Rede Equipamenpara de conformação e perfuração de agulhas serve como o unidade de processamento principal em linhas de produção de tecidos não tecidos, determinando diretamente a estabilidade estrutural, desempenho mecânico e uniformidade de densidade do produto final. O lapidador cruzado espalha uniformemente as fibras cardadas em uma teia fina para formar a estrutura inicial do tecido não tecido, enquanto a máquina perfuradora de agulha penetra e entrelaça ainda mais as fibras através de processos de perfuração de agulha de média ou alta velocidade, aumentando significativamente a resistência à tração e a integridade estrutural. Para empresas que buscam tecidos não tecidos de alta qualidade, correspondência precisa da seleção do equipamento com os parâmetros do processo é a chave para melhorar a competitividade dos produtos.
Princípios de funcionamento e características técnicas dos lapidadores cruzados
Papel fundamental do espalhamento uniforme de fibras

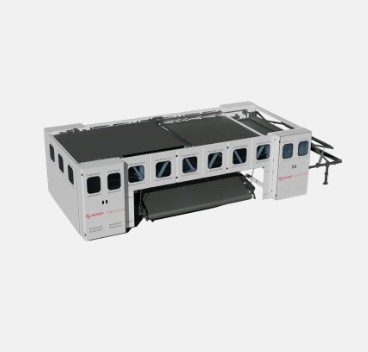

A função principal de um lapidador cruzado é dobrar e empilhar a teia de fibra que sai da máquina de cardar de maneira transversal, formando uma estrutura de teia de fibra composta multicamadas. Através de mecanismos de movimento alternativo, o dispositivo empilha teias de fibra de camada única em ângulos cruzados, camada por camada, produzindo finalmente uma teia de fibra uniforme com largura e peso base específicos. Este processo afeta diretamente a base de qualidade para operações subsequentes de perfuração com agulha.
Principais Parâmetros Técnicos e Indicadores de Desempenho
Os parâmetros operacionais típicos dos lapidadores cruzados modernos são os seguintes:
| Parâmetro | Tipo padrão | Tipo de alta velocidade | Tipo de largura ampla |
|---|---|---|---|
| Largura de trabalho | 2,0 - 3,5 metros | 2,5 - 4,0m | 4,0 - 7,0m |
| Velocidade de colocação | ≤ 80m/min | 80 - 150m/min | 60 - 120m/min |
| Contagem de camadas | 2 - 8 camadas | 4 - 12 camadas | 3 - 10 camadas |
| Faixa de Peso Básico | 80 - 800 g/m² | 100 - 1000g/m² | 150 - 1200 g/m² |
Fatores-chave que afetam a qualidade da postura
A uniformidade de assentamento é influenciada por vários fatores, incluindo principalmente:
- Características da fibra : O comprimento da fibra (normalmente 38 - 76 mm é o ideal), a finura e a ondulação afetam diretamente a uniformidade da distribuição da fibra durante o processo de assentamento
- Velocidade de alimentação : O grau de correspondência entre a velocidade de saída da máquina de cardar e a velocidade alternativa do lapidador; desvios de velocidade superiores ±5% pode facilmente causar espessura irregular
- Controle de tensão : Estabilidade de tensão durante a transmissão da teia de fibra; faixa de flutuação deve ser controlada dentro ±3%
- Condições Ambientais : A temperatura e a umidade da oficina (temperatura recomendada 22 - 26°C, umidade relativa 55% - 65%) afetam a eletricidade estática da fibra e voam
Princípios de processo e classificação de máquinas perfuradoras de agulha
Mecanismo Físico de Reforço de Perfuração de Agulha
As máquinas perfuradoras de agulha usam agulhas farpadas para perfurar repetidamente a teia de fibra, fazendo com que as fibras se desloquem e se enrosquem na direção da espessura. As farpas das agulhas carregam as fibras para baixo durante a penetração e as liberam no curso de retorno, formando uma estrutura tridimensional emaranhada. Este método de emaranhamento mecânico não requer ligantes químicos para obter produtos não tecidos com alta resistência e estabilidade.
Principais tipos e cenários de aplicação
Com base na frequência de perfuração e nas características do processo, as máquinas perfuradoras de agulha podem ser classificadas nos seguintes tipos:
| Tipo | Frequência de perfuração | Peso Base Aplicável | Aplicações Típicas |
|---|---|---|---|
| Tear de agulha de média velocidade | 800 - 1500 cursos/min | 100 - 500 g/m² | Meios Filtrantes, Geotêxteis |
| Tear de agulha de alta velocidade | 1500 - 2500 cursos/min | 80 - 400 g/m² | Interiores automotivos, têxteis para o lar |
| Tear de agulha de placa dupla | 1000 - 2000 golpes/min | 200 - 1000g/m² | Forro de carpete, base de couro sintético |
| Tear de agulha de veludo | 600 - 1200 cursos/min | 150 - 600g/m² | Couro artificial, materiais de limpeza |
Impacto no processo da densidade de perfuração de agulha
A densidade de punção da agulha (o número de punções por unidade de área) é o parâmetro principal que determina o desempenho do tecido não tecido. Tomando os geotêxteis como exemplo, quando a densidade de puncionamento aumenta de 200 punções/cm² to 400 punções/cm² , a resistência à tração longitudinal pode aumentar de aproximadamente 8 kN/m para 15kN/m , um aumento de quase 90% . No entanto, a punção excessiva (excedendo 600 punções/cm²) leva ao aumento das taxas de quebra da fibra, o que, por sua vez, reduz a resistência do produto. Portanto, a otimização baseada no tipo de fibra e na aplicação do produto é essencial.
Otimização Sinérgica de Processos de Formação de Teia e Perfuração de Agulha
Princípios Gerais de Correspondência da Cadeia de Processo
Rede forming and needle punching are not independent processes but rather interdependent sequential operations in a continuous process chain. The thickness uniformity of the fiber web output from the lapper directly determines the density distribution of the product after needle punching; conversely, the penetration depth and density of the needle punching machine affect the structural stability of the fiber web. In actual production, o desvio do peso base deve ser controlado dentro de ±3% para garantir que o valor CV (coeficiente de variação) do produto perfurado permaneça abaixo 5% .
Soluções típicas de correspondência de parâmetros de processo
As combinações de parâmetros de processo recomendadas para diferentes campos de aplicação são as seguintes:
- Nãotecidos para interiores automotivos : Peso base de assentamento 300 - 450 g/m², densidade de puncionamento 350 - 450 punções/cm², profundidade de puncionamento 8 - 12 mm
- Meio de Filtragem : Peso base de assentamento 150 - 300 g/m², densidade de puncionamento 400 - 600 punções/cm², profundidade de puncionamento 6 - 10 mm
- Geotêxteis : Peso base de assentamento 200 - 600 g/m², densidade de puncionamento 200 - 400 punções/cm², profundidade de puncionamento 10 - 15 mm
- Materiais de enchimento têxteis para casa : Peso base de assentamento 100 - 200 g/m², densidade de puncionamento 150 - 250 punções/cm², profundidade de puncionamento 5 - 8 mm
Pontos-chave para seleção e manutenção de equipamentos
Considerações fundamentais durante a seleção
Ao adquirir equipamentos para formação de teias e perfuração de agulhas, as empresas devem se concentrar na avaliação das seguintes dimensões:
- Correspondência de capacidade : A capacidade nominal do equipamento deve exceder a demanda de pico real em 15% - 20% para acomodar flutuações de pedidos
- Adaptabilidade de fibra : Confirme a faixa de finura da fibra processável (normalmente 1,5 - 20 dtex) e a faixa de comprimento da fibra do equipamento
- Nível de automação : Equipamentos modernos devem ser equipados com detecção on-line de peso base, correção automática de desvio e funções de memória de parâmetros de processo
- Indicadores de consumo de energia : O consumo unitário de energia do produto para máquinas perfuradoras de agulhas deve estar abaixo 0,15 kWh/kg , e para lappers abaixo 0,08 kWh/kg
Manutenção Diária e Prevenção de Falhas
A operação estável do equipamento depende de protocolos de manutenção padronizados. As agulhas nas máquinas perfuradoras são peças de desgaste; no processamento de fibras de poliéster, a vida útil média de cada agulha é de aproximadamente 8 - 12 milhões punções, enquanto o processamento de fibras de viscose reduz isso para 5 - 8 milhões socos. Recomenda-se estabelecer arquivos de registros de substituição de agulhas e rastrear as condições de desgaste por lote. As correntes de transmissão e trilhos-guia dos lapidadores devem passar por manutenção de lubrificação a cada 500 horas de operação , e a tensão síncrona da correia dos mecanismos alternativos deve ser inspecionada mensalmente, com ajustes feitos imediatamente quando o desvio exceder 10% do valor padrão.
Tendências de desenvolvimento da indústria e direções de atualização tecnológica
Atualizações inteligentes e digitais
Os atuais equipamentos de formação de teia e perfuração de agulhas estão se desenvolvendo rapidamente em direção à inteligência. Os equipamentos de nova geração são geralmente equipados com sistemas de monitoramento de qualidade on-line que usam sensores de alta precisão para detectar peso básico da rede de fibra, uniformidade de espessura e densidade de perfuração em tempo real, com tempos de resposta de feedback de dados reduzidos para dentro 50 milissegundos . Alguns modelos avançados possuem algoritmos integrados de aprendizado de máquina capazes de ajustar automaticamente a velocidade de assentamento e os parâmetros de puncionamento com base nas flutuações da matéria-prima, estabilizando as taxas de qualificação do produto acima 98% .
Inovações tecnológicas ambientais e de economia de energia
Em termos de controle do consumo de energia, as novas máquinas perfuradoras de agulhas que utilizam servomotores podem economizar 25% - 35% energia em comparação com modelos tradicionais de transmissão mecânica. A aplicação da tecnologia de regulação de velocidade de frequência variável em lapidadores cruzados reduz o consumo de energia em mais de 40% durante a operação em baixa velocidade. Além disso, o design de baixo ruído (ruído operacional da máquina perfuradora controlado abaixo 85dB ) e sistemas otimizados de coleta de pó melhoraram significativamente o ambiente de trabalho da oficina.
Desenvolvimento simultâneo de capacidades de ampla largura e alta velocidade
A crescente demanda do mercado por tecidos não-tecidos de grande largura está impulsionando as larguras de trabalho do lapidador cruzado em direção 5 - 7 metros . Enquanto isso, as máquinas perfuradoras de agulhas de alta velocidade alcançaram frequências de perfuração superiores a 3.000 golpes/min , combinado com velocidades de assentamento acima 200m/min , aumentando a capacidade de uma única máquina em quase 3 vezes em comparação com dez anos atrás. Essa tendência de desenvolvimento de ampla largura e alta velocidade impõe maiores demandas à rigidez estrutural do equipamento, controle de vibração e precisão de sincronização.
